k8s网络模型与CNI网络插件

10 min read

在容器跨主机网络中介绍了容器跨主机网络的两种实现方式。UDP和VXLAN。

这些例子的共性就是：用户的容器都连接在docker0网桥上，然后网络插件在宿主机上创建了一个特殊的设备（UDP模式的TUN，VXLAN的VTEP），docker0与这个设备之间通过IP转发的方式进行协作。

网络插件真正要做的事，则是通过某种方法，把不同宿主机上的特殊设备联通，从而达到容器跨主机的目的。

上面的流程也是k8s对容器网络的处理方法。只不过k8s通过一个叫做CNI的接口，维护了一个单独的网桥来代替docker0.这个网桥的名字叫做CNI网桥，它在宿主机上的设备名称默认是cni0。

Kubernetes 为 Flannel 分配的子网范围是 10.244.0.0/16。这个参数可以在部署的时候指定：

$ kubeadm init --pod-network-cidr=10.244.0.0/16

也可以在部署完成之后，通过修改kube-controller-manager的配置文件来指定。

Note

再次强调一遍，一个宿主机的所有容器必须属于该宿主机被分配的子网。只有这样才能够根据路由表将IP包发送到flannel.1设备上去，并转发到正确的网关。

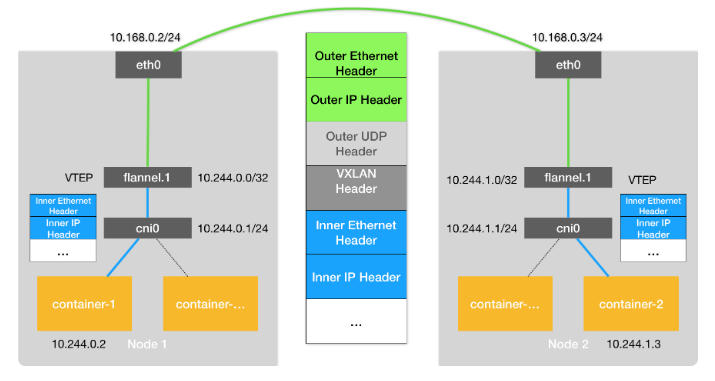

现在有一个Pod1要访问Pod2，这个 IP 包的源地址就是 10.244.0.2，目的 IP 地址是 10.244.1.3。那么Pod1中容器里的eth0同样是通过Veth Pair的方式连接在其所在节点的cni0网桥上。所以这个IP包就会通过csi0网桥出现在宿主机上。

Node1上的路由表如下：

# 在Node 1上
$ route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
...
10.244.0.0      0.0.0.0         255.255.255.0   U     0      0        0 cni0
10.244.1.0      10.244.1.0      255.255.255.0   UG    0      0        0 flannel.1
172.17.0.0      0.0.0.0         255.255.0.0     U     0      0        0 docker0

当一个节点加入k8s集群当中，就会把其节点的子网网段分发给其它的节点。所以这里可以看到第二条路由规则，也正是通过这个规则指定使用flannel.1设备处理这个IP包。于是处理之后进行转发。这个流程与容器跨主机网络中的VXLAN就完全一样了。

Note

CNI网桥只是接管所有CNI插件负责的、k8s创建的容器。如果你用 docker run 单独启动一个容器，那么 Docker 项目还是会把这个容器连接到 docker0 网桥上。所以这个容器的 IP 地址，一定是属于 docker0 网桥的 172.17.0.0/16 网段。

k8s设置一个与docker0网桥作用一样的CNI网桥，原因有两个：

  1. k8s并没有使用docker的网络模式，所以它并不希望，也不具备配置docker0的能力
  2. 这与k8s如何配置Pod，也就是Infra容器的Network Namespace相关。

接下来便详细说说第二点。k8s在启动的每个Pod中都启动了一个Infra容器，来设置这个Pod的Network Namespace。所以CNI的设计思想就是：k8s在Infra容器启动后，就可以直接调用CNI网络插件，为这个Infra容器的Network Namespace设置预期的网络栈。

这个网络栈的配置过程在下面展开。

CNI插件配置网络栈

经过前面容器网络和容器跨主机网络的学习，现在可以知道配置网络栈需要创建一些虚拟设备，比如网桥，Veth Pair，VTEP等等，还需要分配网桥的网段，例如docker0，cni0。所以在安装部署k8s的时候，就有一个步骤是安装k8s-cni包，在宿主机上安装了CNI插件所需要的基础可执行文件用来创建和配置这些设备和网络信息。在宿主机的/opt/cni/bin目录下可以看到这些文件。

$ ls -al /opt/cni/bin/
total 73088
-rwxr-xr-x 1 root root  3890407 Aug 17  2017 bridge
-rwxr-xr-x 1 root root  9921982 Aug 17  2017 dhcp
-rwxr-xr-x 1 root root  2814104 Aug 17  2017 flannel
-rwxr-xr-x 1 root root  2991965 Aug 17  2017 host-local
-rwxr-xr-x 1 root root  3475802 Aug 17  2017 ipvlan
-rwxr-xr-x 1 root root  3026388 Aug 17  2017 loopback
-rwxr-xr-x 1 root root  3520724 Aug 17  2017 macvlan
-rwxr-xr-x 1 root root  3470464 Aug 17  2017 portmap
-rwxr-xr-x 1 root root  3877986 Aug 17  2017 ptp
-rwxr-xr-x 1 root root  2605279 Aug 17  2017 sample
-rwxr-xr-x 1 root root  2808402 Aug 17  2017 tuning
-rwxr-xr-x 1 root root  3475750 Aug 17  2017 vlan

默认内置了flannel项目的CNI插件。对于其它项目，如Weave、Calico等项目就需要在安装插件的时候，把对应的可执行文件放在/opt/cni/bin目录下。

接下来，flanneld启动后会在每台宿主机上生成对应的CNI配置文件（是一个ConfigMap），告诉k8s，这个集群使用flannel作为容器网络方案。 k8s目前不支持多个CNI插件混用，但是支持在CNI配置文件的plugins字段指定多个CNI插件协同工作。

$ cat /etc/cni/net.d/10-flannel.conflist
{
  "name": "cbr0",
  "plugins": [
    {
      "type": "flannel",
      "delegate": {
        "hairpinMode": true,
        "isDefaultGateway": true
      }
    },
    {
      "type": "portmap",
      "capabilities": {
        "portMappings": true
      }
    }
  ]
}

处理容器网络相关的逻辑并不是由kubelet完成的，而是由具体的CRI来处理，毕竟最终配置的也是容器的网络。docker就是dockershim，它会加载这个CNI配置文件，然后把列表中的第一个插件设置为默认插件。

kubelet要创建Pod，第一个创建的一定是Infra容器，dockershim就会调用Docker API创建并启动Infra容器，然后执行SetUpPod 方法：为CNI插件准备参数，然后调用CNI插件为Infra容器配置网络。这里的CNI插件就是/opt/cni/bin/flannel。

通过环境变量，和读取的配置文件，CNI插件就能够获取足够的信息。一个CNI插件只需要实现两个方法：ADD和DEL，即将容器加入CNI网络或者从CNI网络移除。

然后CNI插件就可以利用准备好的CNI基础可执行文件来配置网络了。使用CNI bridge创建cni网桥

# 在宿主机上
$ ip link add cni0 type bridge
$ ip link set cni0 up

进入到Infra容器的NetworkNamespace中创建veth Pair设备，然后将另一端放到宿主机中

#在容器里

# 创建一对Veth Pair设备。其中一个叫作eth0，另一个叫作vethb4963f3
$ ip link add eth0 type veth peer name vethb4963f3

# 启动eth0设备
$ ip link set eth0 up

# 将Veth Pair设备的另一端（也就是vethb4963f3设备）放到宿主机（也就是Host Namespace）里
$ ip link set vethb4963f3 netns $HOST_NS

# 通过Host Namespace，启动宿主机上的vethb4963f3设备
$ ip netns exec $HOST_NS ip link set vethb4963f3 up

接着就可以将移动的这一端连接到cni0网桥上了

# 在宿主机上
$ ip link set vethb4963f3 master cni0

CNI bridge 插件还会为它设置 Hairpin Mode（发夹模式）。这是因为，在默认情况下，网桥设备是不允许一个数据包从一个端口进来后，再从这个端口发出去的。但是，它允许你为这个端口开启 Hairpin Mode，从而取消这个限制。主要用于容器通过NAT端口映射的方式，**“自己访问自己”**的情况下。

docker run -p 8080:80，就是在宿主机上通过 iptables 设置了一条DNAT（目的地址转换）转发规则。宿主机上的进程访问8080端口就会被Iptables转发到docker0网桥进入容器。

Flannel 插件要在 CNI 配置文件里声明 hairpinMode=true。这样，将来这个集群里的 Pod 才可以通过它自己的 Service 访问到自己。

CNI Bridge调用CNI ipam从 ipam.subnet 字段规定的网段里为容器分配一个可用的 IP 地址。

# 在容器里
$ ip addr add 10.244.0.2/24 dev eth0
$ ip route add default via 10.244.0.1 dev eth0

为CNI网桥添加IP地址

# 在宿主机上
$ ip addr add 10.244.0.1/24 dev cni0

CNI 插件会把容器的 IP 地址等信息返回给 dockershim，然后被 kubelet 添加到 Pod 的 Status 字段。
