容器跨主机网络

14 min read

在跨主机容器间的通信 中简单介绍了容器跨主机网络的问题，本节就是深入详细说明这个问题。

首先从CoreOS公司推出的Flannel项目说起，这是一个容器网络方案，本身只是一种框架。其实现在后端，有三种实现。

  1. VXLAN
  2. host-gw
  3. UDP

这三种方式，也是三种容器跨主网络的主流实现方法。

从最简单的UDP模式开始，讲解容器“跨主网络”的实现原理。

UDP模式

首先搭建一个环境。需要两台主机。每个宿主机上都运行有容器

  • Node1上有一个容器container-1。ip地址为100.96.1.2，docker0网桥为100.96.1.1/24。
  • Node2上有一个容器container-2，ip地址是100.96.2.3，docker0网桥为100.96.2.1/24。

现在是container-1要访问container-2。因此IP包的源地址为100.96.1.2，目的地址为100.96.2.3。目的地址并不在node1的docker0网桥的网段里，所以会交给默认路由规则，通过容器的网关进入宿主机。Flannel已经创建出了一系列的路由规则，Node1示例如下：

# 在Node 1上
$ ip route
default via 10.168.0.1 dev eth0
100.96.0.0/16 dev flannel0  proto kernel  scope link  src 100.96.1.0
100.96.1.0/24 dev docker0  proto kernel  scope link  src 100.96.1.1
10.168.0.0/24 dev eth0  proto kernel  scope link  src 10.168.0.2

可以看到docker0的网段不匹配，会进入到名为flannel0的设备当中。这是一个TUN设备。

Linux中，TUN设备是一种工作在第三层的虚拟网络设备。TUN设备的功能非常简单，即：在操作系统内核与用户应用程序之间传递IP包。

就是说，发送给flannle0设备的IP包，会交给创建这个设备的应用程序，也就是Flannel进程。同样，Flannel进程发送给flannel0设备的IP包，会出现在宿主机的网络栈中，然后根据宿主机的路由表进行下一步处理。

这个过程总结一下就是：container-1发送的IP包经过docker0出现在宿主机，然后根据路由表进入flannel0设备，宿主机上的flannel进程就会收到这个IP包，然后根据这个IP包的目的地址，将它转发给Node2宿主机。

那么现在一个关键的问题来了：

flanneld是如何知道IP地址对应的容器，是运行在Node2上的？

这就用到了Flannel项目里的一个非常重要的概念，子网（subnet）。

==在Flannel管理的容器网络里，一台宿主机上的所有容器都属于该宿主机被分配的一个子网==。Node1的子网是100.96.1.0/24，container-1的地址是100.96.1.2，node2的子网是100.96.2.0/24，container-2的地址是100.96.2.3。这些子网与宿主机的对应关系，保存在Etcd中。

$ etcdctl ls /coreos.com/network/subnets
/coreos.com/network/subnets/100.96.1.0-24
/coreos.com/network/subnets/100.96.2.0-24
/coreos.com/network/subnets/100.96.3.0-24

所以flannel进程处理flannel0传入的IP包时，就可以根据目的IP地址匹配到对应的子网，从Etcd中找到这个子网对应的宿主机的IP地址。

$ etcdctl get /coreos.com/network/subnets/100.96.2.0-24
{"PublicIP":"10.168.0.3"}

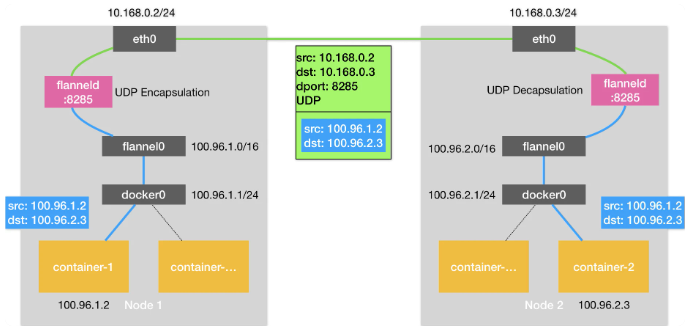

这个过程有点像隧道技术，就是flannel收到conainter-1发送给container-2的IP包之后，目的IP地址解析出container-2所在主机的IP地址，然后将整个IP数据包封装到一个UDP包里。这个UDP包的源IP是Node1的IP，目的IP是Node2的IP。而两台机器上都运行着flannel进程，接受到这个UDP包之后拆开获得两个容器的IP地址。接下来flannel进程只需要把这个IP包发送给它所管理的TUN设备即flannel0设备即可。

上述流程要正确工作还有一个重要的前提，那就是 docker0 网桥的地址范围必须是 Flannel 为宿主机分配的子网。这个很容易实现，以 Node 1 为例，你只需要给它上面的 Docker Daemon 启动时配置如下所示的 bip 参数即可：

$ FLANNEL_SUBNET=100.96.1.1/24
$ dockerd --bip=$FLANNEL_SUBNET ...

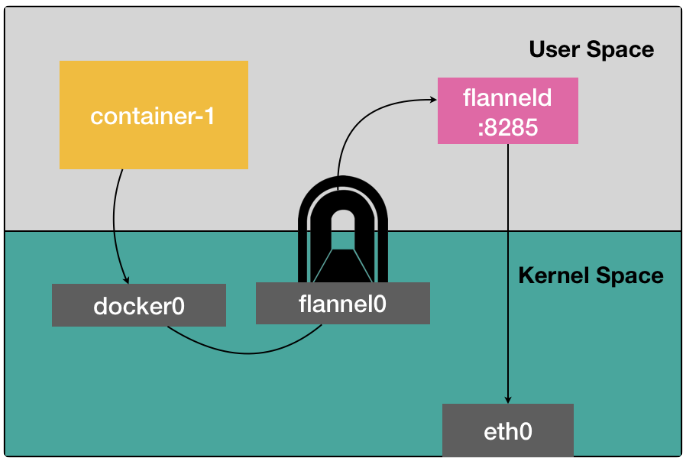

基于Flannel的UDP模式因为其严重的性能问题已经被废弃，因为单单只是发送IP包的过程就需要经过三次用户态和内核态之间的数据拷贝，如下图

  • 第一次：用户态的容器发出的IP包经过docker0网桥进入内核态。
  • 第二次：IP包根据路由表进入TUN（flannel0）设备，从而回到用户态的flanneld进程。
  • 第三次：flanneld进行UDP封包之后重新进入内核态。将UDP包通过宿主机的eth0发出去。 我们在进行系统级编程的时候，有一个非常重要的优化原则，就是要减少用户态到内核态的切换次数，并且把核心的处理逻辑都放在内核态进行。

这就是为什么VXLAN成为了主流的容器网络方案的原因。

VXLAN模式

VXLAN，即Virtual Extensible LAN(虚拟可扩展局域网)，是Linux内核本身就支持一种网络虚拟化技术。VXLAN可以完全在内核态实现上述封装和解封装的工作，从而构建出覆盖网络（Overlay Network）。

VXLAN 的覆盖网络的设计思想是：在现有的三层网络之上，“覆盖”一层虚拟的、由内核 VXLAN 模块负责维护的二层网络，使得连接在这个 VXLAN 二层网络上的“主机”（虚拟机或者容器都可以）之间，可以像在同一个局域网（LAN）里那样自由通信。

而为了能够在二层网络上打通“隧道”，VXLAN 会在宿主机上设置一个特殊的网络设备作为“隧道”的两端。这个设备就叫作 VTEP，即：VXLAN Tunnel End Point（虚拟隧道端点）。这个设备的作用类似于前面的flanneld进程，但是它进行封装和解封的不是三层的IP包，而是二层的数据帧。并且整个工作的执行流程都在内核内完成。

基于VTEP设备的通信流程如下图：

从图中可以看到每台主机都有名为flannel.1的设备，这就是VXLAN所需的VTEP设备，它既有IP地址也有MAC地址。

container-1发出的IP包会先出现再docker0网桥，然后路由到本机的flannel.1设备进行处理。为了能够将原始IP包发送到正确的宿主机，VXLAN就需要找到这条隧道的出口，即：目的宿主机的VTEP设备。这个设备的信息就是由每台宿主机上的flanneld进程负责维护的。

当Node2启动并加入Flannel网络之后，在Node1（所有其它节点）上，flanneld就会添加一条如下所示的路由规则

$ route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
...
10.1.16.0       10.1.16.0       255.255.255.0   UG    0      0        0 flannel.1

这条规则的意思是：凡是发往 10.1.16.0/24 网段的 IP 包，都需要经过 flannel.1 设备发出，并且，它最后被发往的网关地址是：10.1.16.0。

VTEP设备之间组成一个虚拟二层网络，通过二层的数据帧进行通信。所以源VTEP设备需要对源IP包加上一个目的MAC地址，组成一个二层数据帧，然后发送给目的VTEP设备。所以需要知道目的VTEP设备的MAC地址。

MAC地址要通过ARP，这里的ARP记录，也是flanneld进程在Node2节点启动后，自动添加在Node1上的。

# 在Node 1上
$ ip neigh show dev flannel.1
10.1.16.0 lladdr 5e:f8:4f:00:e3:37 PERMANENT

现在可以了解到，Flanneld会在每台节点启动的时候将它的VTEP设备对应的ARP记录，直接下放到其它每台宿主机上。

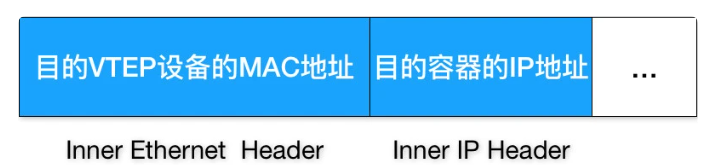

那么源VTEP设备将目的VTEP设备的MAC地址加到原始IP包的前面即可，这是由Linux内核完成的。

但是这个封装VTEP设备MAC地址的的数据帧对于宿主机来说并没有意义，把它叫做内部数据帧，宿主机之间想要通过是需要通过宿主机的eth0网卡的信息进行传输的。因此需要封装成宿主机可用的外部数据帧，这个数据帧内部装载着内部数据帧。

Linux会在内部数据帧前添加一个VXLAN头来表示这是一个VXLAN要使用的数据帧。这个头里有一个标志VNI，这是VTEP设备识别某个数据帧是否由自己处理的重要标识。然后Linux内核再将这个数据帧封装到一个UDP包中发送出去。

在这种场景中，flannel.1设备实际上扮演一个网桥的角色，在二层网络进行UDP包的转发。而在Linux内核里，网桥设备进行转发的依据，来自一个叫做FDB（Forwarding Database）的转发数据库。这个数据库的信息也是由flanneld进程负责维护的。通过这个信息能够找到封装的UDP包要发送的节点的信息。因为最终还是需要通过两个宿主机之间的网络进行数据交换的，而FDB中就记录了VTEP设备的MAC地址与其宿主机IP的信息。

# 在Node 1上，使用“目的VTEP设备”的MAC地址进行查询
$ bridge fdb show flannel.1 | grep 5e:f8:4f:00:e3:37
5e:f8:4f:00:e3:37 dev flannel.1 dst 10.168.0.3 self permanent

简述一下这个过程。每当由节点加入flannel网络，就会在其它节点加入到此VTEP的路由规则和MAC。然后Node1中的容器于Node2中的容器通信的时候，就会发送到VTEP设备。 这是作为一个二层设备网桥使用的，于是加上目的VTEP设备的MAC地址形成内部数据帧。这个帧需要封装成UDP包，为了标识内部数据帧是VXLAN要使用的数据帧，就需要在封装成UDP包前加上一个VXLAN头。

最后UDP是一个4层传输层包，需要加上IP头封装成IP包，在加上目的主机MAC地址封装成数据帧最后发送出去。 封装的结构如下：

接收到这个数据帧的Node2的内核网络栈进行拆包，发现了VXLANhi后，会根据包中的VNI的值，交给对应的flannel.1设备，而flannel.1进一步拆包得到原址IP包，最终到达了容器的Network Namespace中。

还是隧道机制，但是整个封装过程全部在内核状态完成。
