声明式API与k8s编程范式

8 min read

声明式API

kubectl apply就是声明式，只需要描述结果，并不关心如何做。这个命令既可以用来启动Pod，也可以用来更新Pod。 对于更新也可以使用kubectl replace，但是它是响应式命令操作，两者的本质不同在于kubectl replace 的执行过程，是使用新的 YAML 文件中的 API 对象，替换原有的 API 对象；而 kubectl apply，则是执行了一个对原有 API 对象的 PATCH 操作。

kube-apiserver 在响应命令式请求（比如，kubectl replace）的时候，一次只能处理一个写请求，否则会有产生冲突的可能。而对于声明式请求（比如，kubectl apply），一次能处理多个写操作，并且具备 Merge 能力。

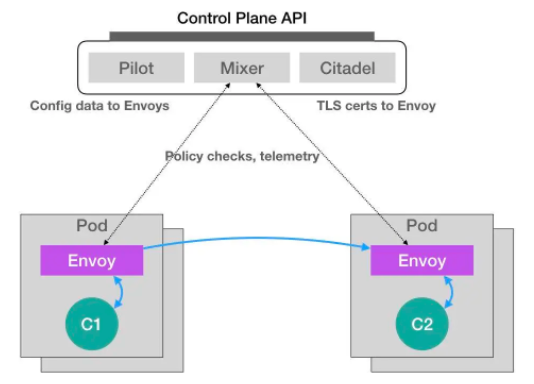

以Istio为例，来说明声明式API在实际使用中的重要意义。Istio的架构图为： Istio 最根本的组件，是运行在每一个应用 Pod 里的 Envoy 容器。这是Lyft公司推出的一个高性能C++网络代理。Istio将这个代理服务以sidecar的方式运行在每一个被治理的Pod中。每个Pod的所有容器都共享一个Network Namespace，所以这个Envoy就可以通过配置Pod里的iptables规则来接管整个Pod的进出流量。

Istio 的控制层（Control Plane）里的 Pilot 组件，就能够通过调用每个 Envoy 容器的 API，对这个 Envoy 代理进行配置，从而实现微服务治理。

在整个微服务治理的过程中，无论是Envoy容器的部署还是对Envoy代理的配置，用户和应用都是无感的。那么就有了一个问题。

Istio在每一个治理的Pod中都安装了Envoy容器，是如何无感的？

答案就是Istio使用了k8s的一个重要功能，Dynamic Admission Control。

k8s中存在一组被称为Admission Controller的可以被编译进APIServer的代码，用来在一个Pod或者API对象被提交给APIServer被k8s处理之前进行一个初始化工作，例如给Pod加上某些标签。如果想要添加自己的规则到Admission Controller需要重新编译启动APIServer，这是不能够接受的，因此k8s提供了一种“热拔插”式的Admission机制，就是Dynamic Admission Control。也叫做Initializer。

Initializer

例如，有如下的应用Pod：

apiVersion: v1
kind: Pod
metadata:
  name: myapp-pod
  labels:
    app: myapp
spec:
  containers:
  - name: myapp-container
    image: busybox
    command: ['sh', '-c', 'echo Hello Kubernetes! && sleep 3600']

Istio想要在这个Pod被提交给k8s之后，在其对应的Pod YAML中加上Envoy容器的配置：

apiVersion: v1
kind: Pod
metadata:
  name: myapp-pod
  labels:
    app: myapp
spec:
  containers:
  - name: myapp-container
    image: busybox
    command: ['sh', '-c', 'echo Hello Kubernetes! && sleep 3600']
  - name: envoy
    image: lyft/envoy:845747b88f102c0fd262ab234308e9e22f693a1
    command: ["/usr/local/bin/envoy"]
    ...

Istio完成这个功能通过以下步骤：

  1. 将Envoy这个容器本身的定义以ConfigMap的方式保存在k8s中。ConfigMap的定义如下：
apiVersion: v1
kind: ConfigMap
metadata:
  name: envoy-initializer
data:
  config: |
    containers:
      - name: envoy
        image: lyft/envoy:845747db88f102c0fd262ab234308e9e22f693a1
        command: ["/usr/local/bin/envoy"]
        args:
          - "--concurrency 4"
          - "--config-path /etc/envoy/envoy.json"
          - "--mode serve"
        ports:
          - containerPort: 80
            protocol: TCP
        resources:
          limits:
            cpu: "1000m"
            memory: "512Mi"
          requests:
            cpu: "100m"
            memory: "64Mi"
        volumeMounts:
          - name: envoy-conf
            mountPath: /etc/envoy
    volumes:
      - name: envoy-conf
        configMap:
          name: envoy

可以看到data字段里就是一个Pod对象定义的一部分。所以需要把这部分与用户提交的Pod的字段进行合并。也就是更新用户Pod，必须使用PATCH API来完成。这种PATCH API正是声明式API最主要的能力。

  1. 将一个编写好的Initializer作为一个Pod部署在k8s中，其YAML如下：
apiVersion: v1
kind: Pod
metadata:
  labels:
    app: envoy-initializer
  name: envoy-initializer
spec:
  containers:
    - name: envoy-initializer
      image: envoy-initializer:0.0.1
      imagePullPolicy: Always

这里使用的镜像envoy-initializer就是一个事先编写好的自定义控制器。这个控制器负责的任务就是不断检查用户新创建的Pod，然后如果没有添加过Envoy容器就修改这个Pod的API对象，即将前面创建的ConfigMap中的字段合并到这个Pod的YAML中。

k8s提供了合并Pod的方法CreateTwoWayMergePatch：

func doSomething(pod) {
  cm := client.Get(ConfigMap, "envoy-initializer")

  newPod := Pod{}
  newPod.Spec.Containers = cm.Containers
  newPod.Spec.Volumes = cm.Volumes

  // 生成patch数据
  patchBytes := strategicpatch.CreateTwoWayMergePatch(pod, newPod)

  // 发起PATCH请求，修改这个pod对象
  client.Patch(pod.Name, patchBytes)
}

合并之后发起PATCH请求，这样一个用户的Pod就会自动被加上Envoy的容器字段。

k8s还可以通过配置文件来指定对什么样的操作进行这个Initialize操作，比如下面：

apiVersion: admissionregistration.k8s.io/v1alpha1
kind: InitializerConfiguration
metadata:
  name: envoy-config
initializers:
  // 这个名字必须至少包括两个 "."
  - name: envoy.initializer.kubernetes.io
    rules:
      - apiGroups:
          - "" // 前面说过， ""就是core API Group的意思
        apiVersions:
          - v1
        resources:
          - pods

表示对所有的Pod都使用evnoy-initializer进行Initialize操作。一旦创建了这个InitializerConfiguration，那么所有新建的Pod的Metadata都会加上这个Initializer的名字：

apiVersion: v1
kind: Pod
metadata:
  initializers:
    pending:
      - name: envoy.initializer.kubernetes.io
  name: myapp-pod
  labels:
    app: myapp
...

这个 Metadata，正是接下来 Initializer 的控制器判断这个 Pod 有没有执行过自己所负责的初始化操作的重要依据。当你在 Initializer 里完成了要做的操作后，一定要记得将这个 metadata.initializers.pending 标志清除掉。

还可以在具体的Pod的Annotation里添加如下字段，声明这个Pod中要使用某个Initializer：

apiVersion: v1
kind: Pod
metadata
  annotations:
    "initializer.kubernetes.io/envoy": "true"
    ...

小结

  • 首先，所谓“声明式”，指的就是我只需要提交一个定义好的 API 对象来“声明”，我所期望的状态是什么样子。
  • 其次，“声明式 API”允许有多个 API 写端，以 PATCH 的方式对 API 对象进行修改，而无需关心本地原始 YAML 文件的内容。
  • 最后，也是最重要的，有了上述两个能力，Kubernetes 项目才可以基于对 API 对象的增、删、改、查，在完全无需外界干预的情况下，完成对“实际状态”和“期望状态”的调谐（Reconcile）过程。

声明式 API，才是 Kubernetes 项目编排能力“赖以生存”的核心所在。
