基础概念

为了方便自主管理内存，做法是先向系统申请一块内存，然后将内存切割成小块，通过一定的内存分配算法管理内存。

在64位系统上，Golang程序在启动的时候会向系统申请的内存如下图所示：预申请的内存划分为spans、bitmap、arena三部分。其中arena即为所谓的堆区，应用中需要的内存从这里分配。spans和bitmap是为了管理arena区而存在的。

arena的大小为512G，为了方便管理，arena的区域划分成一个个的page，每个page为8kb，一共有512GB/8KB个页。
spans区域存放span的指针，每个指针对应一个page，所以spans区域的大小为(512GB/8KB)x指针大小8byte = 512MB
bitmap区域的大小也是通过arena计算出来的，不过主要用于GC。

span

span是用于管理arena页的关键数据结构，每个span中包含一个或者多个连续页，为了满足小对象分配，span中的一页会划分更小的粒度，而对于大对象比如超过页大小，则通过多页实现。

class

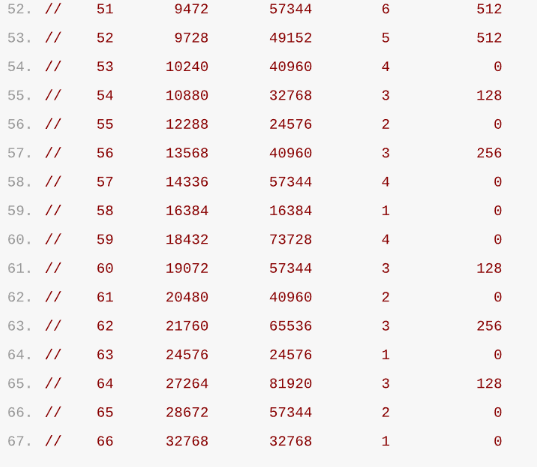

根据对象的大小，划分了一系列class，每个class都代表一个固定大小的对象，以及每个span的大小：

class： class ID，每个span结构中都有一个class ID,表示该span可处理的对象类型。
bytes/obj：该class代表对象的字节数
bytes/span：每个span占用堆的字节数，也即页数乘以页大小。
objects：每个span可分配的对象个数，也即(bytes/spans) / (bytes/obj)。
waste bytes：每个span产生的内存碎片，也即(bytes/spans) % (bytes/obj)。

上表可见最大的对象是32K大小，超过32K大小的由特殊的class表示，该class ID为0，每个class只包含一个对象。

span的数据结构

span是内存管理的基本单位，每个span用于管理特定的class对象，根据对象大小，span将一个或者多个页拆分成多个块进行管理。 src/runtime/mheap.go:mspan定义了数据结构：

type mspan struct {
	next *mspan // 链表向前指针，用于将span链接起来
	prev *mspan // 前驱，用于连接span
	startAddr uintptr //起始地址，也即所管理页的地址
	npages uintptr // 管理的页数
	nelems uintptr // 块个数，也即有多少个块可供分配
	allocBits *gcBits // 分配位图，每一位代表一个块是否已分配
	allocCount uint16 //已分配的个数
	spanclass spanClass //class表中的class ID
	elemsize uintptr // class表中的对象大小，也即块大小
}

以class 10为例，span和管理的内存如下图所示： spans区域的每个指针对应一个mspan对象，然后mspan对象中存放着有关页的详细数据。spanClass=10，参照上面的表可以得出，npages=1,nelems=56,elemsize=144。其中startAddr是在span初始化时就指定了某个页的地址。allocBits指向一个位图，每位代表一个块是否被分配。本例中已有两个块被分配。

next和prev用于将多个span链接起来，这有利于管理多个span，接下来会进行说明。

cache

有了管理内存的基本单位span，还要有一个数据结构来管理span，这个数据结构叫做mcentral，各线程需要内存时从mcentral管理的span中申请内存，为了避免多线程申请内存时不断的加锁，Golang为每个线程分配了span的缓存，这个缓存就是cache。

数据结构在src/runtime/mcahce.go:mcahce：

type mcache struct {
	alloc [67*2]*mspan //按照class分组的mspan列表
}

alloc为mspan的指针数组，数组大小为class总数的2倍。数组中每个元素代表了一种类型的span列表，每种class类型都有两组span列表，第一组列表中所表示的对象中包含了指针，第二组列表中所表示的对象不含有指针，这样可以提高GC扫描性能，对于不包含指针的span列表，没有必要取扫描。

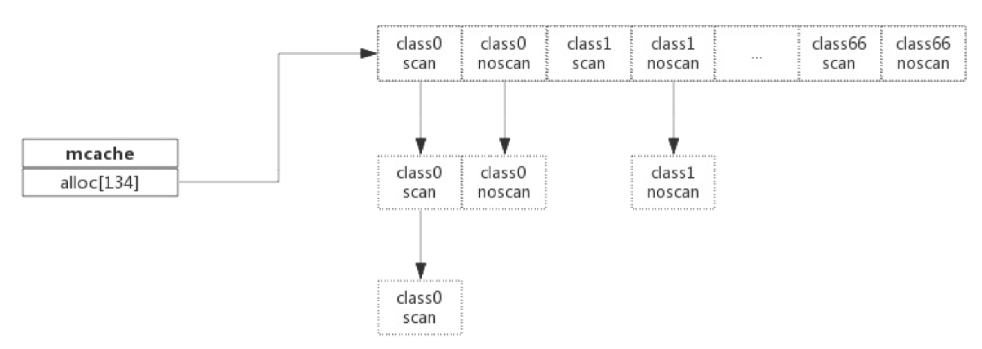

mcache和span的对应关系如下：

mcache在初始化的时候是没有任何span的，在使用过程中会动态的从central中获取并缓存下来，根据使用情况，每种class的span个数也不相同。上图所示，class 0的span数比class1的要多，说明本线程中分配的小对象要多一些。

central

cache作为线程的私有资源为单个线程服务，而central则是全局资源，为多个线程服务，当某个线程内存不足时会向central申请，当某个线程释放内存时又回收进central。 src/runtime/mcentral.go:mcentral定义了central的数据结构：

type mcentral struct {
	lock mutex //互斥锁
	spanclass spanClass // span class ID
	nonempty mSpanList // non-empty指还有空闲块的span列表
	empty mSpanList // 指没有空闲块的span列表
	nmalloc uint64 //已累计分配的对象个数
}

lock：互斥锁，防止多线程读写冲突
spanclass：每个mcentral管理着一组由相同class的span列表
nonempty：指还有内存可用的span列表
empty：指没有内存可用的span列表
nmalloc：指累计分配的对象个数

某个线程从central中获取span步骤如下：

加锁
从nonempty列表获取一个可用span，并将其从链表中删除
将取出span放入empty链表
解锁
线程将该span缓存进cache 而线程归还内存的步骤如下：
加锁
将span从empty中删除
将span加入nonempty列表
解锁

heap

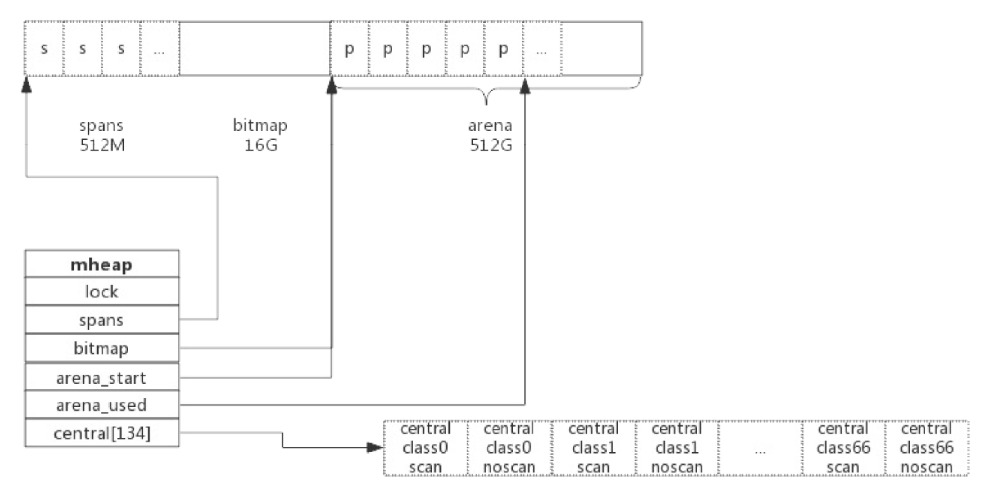

从mcentral中可以看到，每个mcentral对象之管理特定的class规格的span。实际上每种class都会对应一个mcentral，这个mcentral的集合存放于mheap中。 src/runtime/mheap.go:mheap定义如下：

type mheap struct {
	lock mutex
	spans []*mspan
	bitmap uintptr // 指向bitmap首地址，bitmap是从高地址向低地址增长的
	arena_start uintptr //指示arena区首地址
	arena_used uintptr //指示arena区已使用地址位置
	central [67*2]struct {
		mcentral mcentral
		pad [sys.CacheLineSize - unsafe.Szeof(mcentral{})%sys.CacheLineSize]byte
	}
}

lock：互斥锁
spans：指向spans区域，用于映射span和page的关系
bitmap：bitmap的起始地址。
arena_start：arena区域首地址
arena_used：当前arena已使用区域的最大地址
central：每种class对应的两个mcentrla。

所以从数据结构来看，mheap管理着全部的内存，事实上Golang就是通过一个mheap类型的全局变量进行内存管理的。

内存分配过程

针对待分配对象的大小不同有不同的分配逻辑：

(0, 16B)且不包含指针的对象：Tiny分配
(0, 16B)且包含指针的对象：正常分配
[16B, 32KB]：正常分配
(32KB, -)：大对象分配其中Tiny和大对象分配都属于内存管理的优化范畴。以申请size为n的内存为例：

获取当前线程私有缓存mcache
根据size计算出适合的class ID。
从mcache的alloc[class]链表中查询可用的span
如果mcache中没有可用的span，则从mcentral申请一个新的span加入mcahce中
如果mcentral中也没有可用的span，则从mheap中申请一个新的span加入mcentrla
从该span中获取到空闲对象地址并返回。

总结

Golang程序启动的时候申请一大块内存，并划分为spans、bitmap、arena区域。并使用mheap对整体进行管理。
arena区域按页划分成一个个小块。
span管理一个或多个页。
mcentral管理多个span供线程申请使用
mcache作为线程私有资源，资源来源于mcentral。
