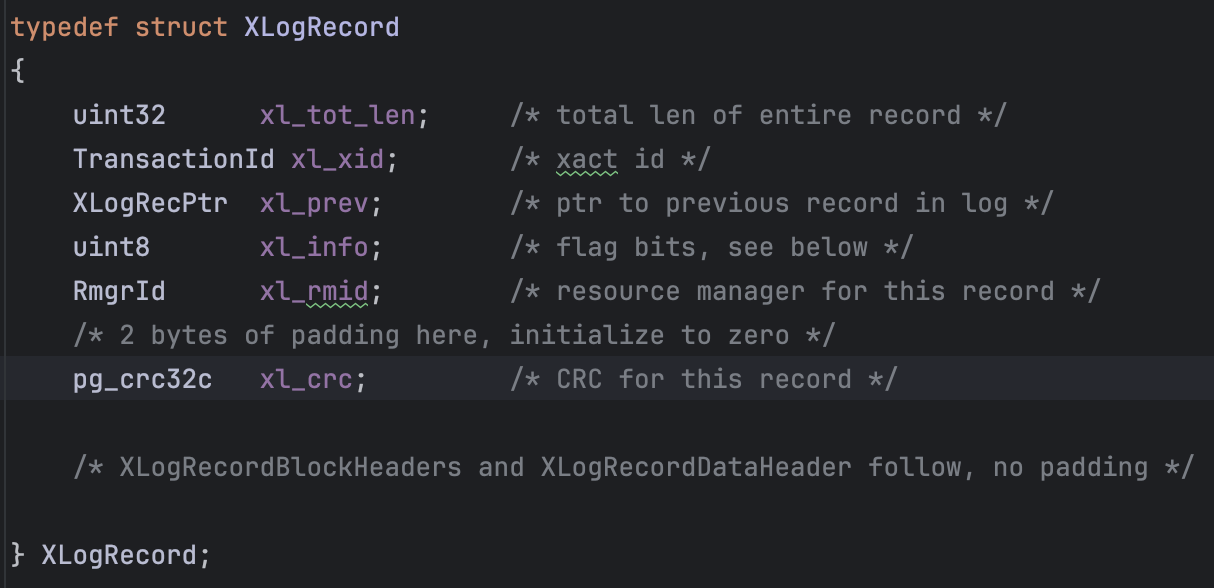

+−⟲ XLogRecData hdr_rdt 1. 首先WAL记录是以XLogRecData链的结构组装的，其中第一个节点为XLogRecord，即WAL记录的头部部分 WAL header结构 固定头部 可变头部 xl_tot_len：记录的总长度 xl_xid：事务id xl_prev：指向前一个记录的指针 xl_info：一些标志位xl_rmid：记录的资源管理器xl_crc：记录的CRC校验和 很明显，虽然是头部，但是很多信息是需要在数据写完之后才能填充的 可变头部就得详细说明了，毕竟数据部分的元数据就是组织在这里的 XLogRecordBlockHeader 固定 XLogRecordBlockHeader XLogRecordBlockHeader 根据是否做full-page image，有一个可选的XLogRecordBlockImageHeader头 根据是否做了压缩，有一个可选的XLogRecordBlockCompressHeader头 虽然是有逻辑上的层级关系，但是在内存当中是连续的 头部与XLogRecData中的节点基本上是对应的，虽然不是一对一的关系
