原文链接：Bigtable: A Distributed Storage System for Structured Data
BigTable作用的对象和提供的能力为
- 结构化数据
- 大规模
- 灵活的伸缩能力
- 高性能
本文就是对BigTable数据模型的简单介绍，是如何为客户端提供对数据布局和格式进行动态控制的能力的。
BigTable不支持完成的关系数据模型，而是为客户端提供简单的数据模型，并允许客户端动态控制其布局和格式，推断底层存储中数据的局部性属性。
BigTable中的数据是通过row和column来进行索引的，可以是任意的字符串类型。在BigTable中，数据本身就被看作是未解释的字符串，尽管客户端经常将各种结构化、半结构化的序列化的结构作为数据。客户端可以通过schema来控制数据的位置。
数据模型
首先对BigTable进行一个定义，BigTable是一个稀疏的、分布式的、可持久化的多维度有序map。
使用row key, column key, timestamp key作为索引。value就是未解释的字节数组，也就是value的含义只有BigTable应用者知晓。
简单来说就是BigTable可以看作一个map，通过key可以确定唯一的value
(row: string, column: string, timestamp: int64) -> string。

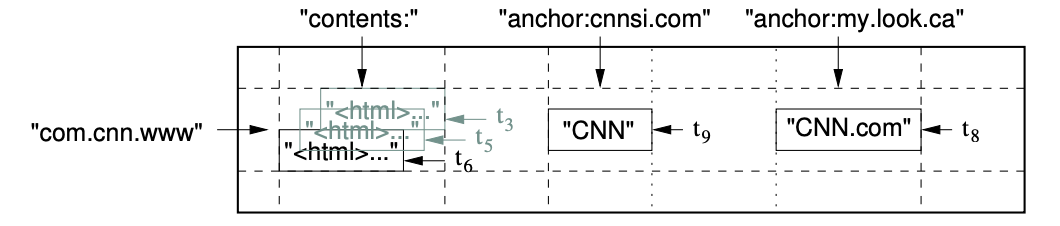

下面对数据模型的介绍就以这个web page的存储作为示例。
row
row key是任意的字符串，当然再系统中是限制了64KB的上限，但是大多数情况下再10～100字节就够了。对一个row key的读写操作是原子的。
BigTable就是按照row key的字典顺序来维护数据的。并且会将一组row划分到一起作为一个分区，叫做tablet，是分布式和负载均衡的基础单位，分区的划分是动态控制的。因此，在同一个tablet中的row读取是非常高效的，通常只需要一次通信即可完成。利用这个特性，客户端在使用的时候可以让联系紧密的数据划分到一起，这样更好访问。例如使用url的反向url，可以使得相同域名的数据访问更加高效。
column family
column key是按照集合进行分组的，这些集合叫做column family，作为访问控制的基本单位。
column family中的数据具有相同的类型。column key带上column family的语法为family:qualifier。就像上图中的anchor就是一个column family。
timestamp
通过row key + column key定位到的一个cell是具有多个版本的数据的。这些版本是通过timestamp进行索引的。timestamp是由bigtable分配的64bit的整数，表示精确度为微秒的时间。
为了避免数据冲突，应用程序必须自己生成唯一的时间戳，并降序存储，这样就可以先读取最新版版本的数据了。同时为了避免数据的版本不断累积，还支持对数据的版本进行垃圾回收，bigtable在column family级别提供了两个设置来自动回收cell的版本，比如保留最新的n个版本，或者最久保留的时间。
BigTable搭建
BigTable的存储是基于GFS的，数据的存储格式是SSTable。其实这里就可以看出BigTable是一个村算分离的系统。
BigTable还依赖Chubby这个高可用、持久化的分布式锁服务。这里对chubby做一个简单的介绍。
chubby时使用paxos作为分布式共识算法，搭建的5节点的集群。chubby的命名空间由目录和文件组成，每个目录和文件都可以作为锁使用，并且对文件的读写都是原子的。chubby的client会缓存一个chubby文件的一致性数据，每个client都会与chubby服务维护一个session并定时刷新，当一个client的session过期它的锁也会全部释放。
BigTable使用chubby主要有以下几个作用
- 确保同时只有一个可用的master服务
- 存储BigTable的启动位置（后续介绍）
- 发现和终止tablet server
- 存储BigTable schema信息（每个tablet的column family）
- 存储访问控制列表
很明显的一个问题就是chubby不可用会导致BigTable的不可用。
实现
BigTable的实现分为三部分
- client库
- 一个master server
- 多个tablet server
master负责分配tablet给tablet server，检测tablet server的添加和过期，平衡tablet server的负载，对GFS中的文件进行垃圾回收，除此之外还处理schema的变更，例如table和column family的创建。
每个tablet server都管理一个tablet的集合，负责处理分配给它的tablet的读写请求，并且在tablets变大之后进行分片。由于存算分离，数据都在GFS上，tablet server本身并不存储任何数据，因为可以动态的伸缩，也只会涉及部分tablet的划分。一个table由一组tablets集合组成，每个tablet包含其row range的所有关联数据，随着table的数据的增长，table会自动划分tablet，每个tablet默认约100～200MB。
BigTable还有一个值得注意的设计是，虽然是一个单master的系统，但是BigTable的client并不会和master进行通信，而是直接和tablet server通信进行读写，因此在实践中，master的负载时比较低的。
结合chubby一起来看的话可以发现
- BigTable集群需要持久化的元数据是使用Chubby存储的。
- 集群的分布式锁、集群入口等信息也是chubby负责的。
- master主要是tablet的管理等运行时数据
table location

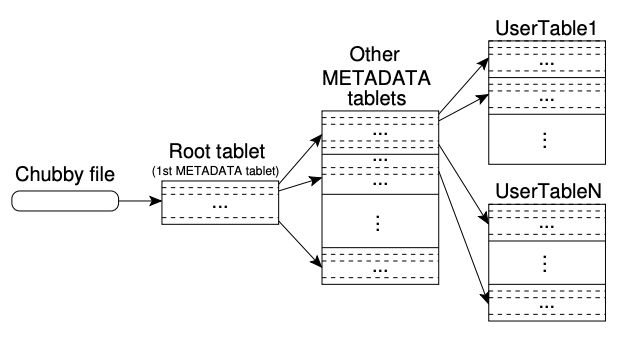

前面讲bigtable client不依赖master，就是通过table location的设计完成的。使用了类似B+树的三层结构来存储table的位置信息。
首先是chubby中存储了root tablet的位置，root tablet记录了特殊的名为METADATA表的所有tablets的位置。METADATA表的每个tablet包含了一组用户tablets的集合。
其中root tablet是METADATA表的第一个tablet，并且比较特殊，永远不会拆分，确保tablet位置的层次结构不会超过三层。
METADATA表中存储的是一个tablet所属的table的标识以及划分的row range的最后的row。METADATA的每个row存储的内存数据约1KB，依据最大128MB限制的tablet，这三层结构足够定位个tablet。
client查找一个tablet的位置的流程如下：
- 查询client缓存的tablet位置信息。若不存在或者缓存的位置信息不正确，则执行下一步。
- 递归向上查询tablet位置的层次结构
也就是说如果缓存为空的话，那么需要位置查询算法需要三次网络请求往返，包括一次chubby的读取请求。如果缓存的数据是旧的，那么位置查询算法可能需要六次网络往返。虽然位置信息存储在内存当中，不需要访问GFS，但是一般情况下还是会让client预读取tablet的位置来降低cost：每次读取METADATA表的时候都会读取多个tablet的元数据。
还会将次要信息存储在元数据表中，包括和每个tablet相关的所有事件日志，这些信息对调试和性能分析很有帮助。
client查询数据通常会指定tableName, row key, column family,column等信息。通过tableName + row key和metadata的三层结构就能够最终确定到本次查询的tablet所在的tablet server。
- 通过root tablet + tableName。获取到对应的Metadata tablet，这里存的一个表的元数据。及这个表下的所有tablet的元数据
- 通过row key在metadata tablet中找到所属的tablet。获取到所属的tablet server
- 请求对应的tablet server，通过row key + column family + column进行查询。
说是三层结构其实就是一个METADATA表，单独抽离了一个root tablet出来，并让chubby记录这个root tablet的位置。将METADATA表的信息存放在指定的路径，启动的时候读取到root tablet，再继续获取到其他的metadata tablet。最终可以获取到整个Bigtable中的所有tablet。
tablet分配
每个tablet同一时刻只会分配给一个tablet server。master会追踪所有存储的tablet server和tablet的分配信息，当然没有被分配的tablet也包括在内。当一个tablet未分配的时候，如果一个tablet server可用，那么master就会向这个tablet server发送一个tablet load请求来将tablet分配给这个tablet server。
tablet server启动的时候会在chubby当中创建并获取一个排它锁，也就是在特定的chubby目录下的唯一名的文件。master会监控这个目录来发现tablet server。当tablet server丢失排它锁之后就会停止提供tablet服务，比如网络分区等原因。只要启动时创建的文件还存在那么tablet server会就尝试重新获取排它锁，不存在了话tablet server就会杀死自己。而tablet server终止的时候就会尝试释放锁以便master能够重新分配它的tablets。
为啥使用chubby记录tablet server，又让master监控chubby来获取tablet server，而不是直接让master维护tablet server呢？
目前看下来如果直接让master记录tablet server，那么在tablet server和master之间又要维护心跳和状态。这套逻辑看着和chubby提供的分布式锁的能力是相同的，在上面的介绍中也正是按照分布式锁的方式确认tablet server的存活和下线的。就没有必要再开发一套类似的逻辑，直接复用chubby的能力即可。
master会定期访问每个tablet server获取它们锁的状态。如果tablet server上报其丢失锁或者尝试几次后也无法和tablet server进行通信，那么master尝试去chubby获取这个tablet server的server file，能够获取到就说明chubby存活而tablet server要么不存在要么和chubby通信存在问题，master直接认为这个tablet server无法继续提供服务，删除这个server file。删除之后，master就可以将这个server的tablets变为未分配的状态。要是master无法访问到chubby的话，那么它自己就会主动退出，避免集群中存在多个master。
master启动的时候需要先发现当前tablet的分配情况，按照以下步骤：
- master在chubby获取一个唯一的master锁，避免并发的master实例化。
- master扫瞄chubby的server目录来找到所有存活的tablet server
- 与每个tablet server通信获取已经分配给它们的tablet
- master扫描METADATA表获取tablets，找到未分配的则加入unassigned tablets集合，以便能够被分配。
一个复杂的问题在于，如果METADATA的tablet没有被分配，那么METADATA的表就没有办法进行扫描，因此在开始第四步的扫描之前，若是在第三步没有发现root tablet被分配，那么master就会将root tablet加入到unassigned tablets集合当中，确保root tablet会被分配。root tablet和metadata tablet通常存储在特殊的路径，以便启动的时候进行加载。
已经存在的tablet集合只有在tablet server新增/删除，两个tablet合并或者tablet拆分的时候才会发生变化，master会追踪这些变更但是除了tablet拆分。因为其他几个变更都是master发起的，但是tablet 拆分是tablet server发起的，所以做了特殊处理。tablet server会先将新的tablet信息记录到METADATA表中，记录完成之后再通知master。就算通知丢失了，那么在master让一个tablet server加载tablet的时候也会检测到这个拆分，然后由这个新的tablet server进行通知。
Note
因此tablet server读取到master让其加载的tablet时发现这个tablet只有master让其加载的部分信息，这就说明master没有感知到这个拆分，再次进行通知即可。
Tablet server
tablet数据持久化在GFS当中，已SSTable文件的格式存储。为了提高性能，使用内存缓存最近的数据，这是一个排序的缓冲区，叫做memtable，为了避免数据丢失采用了WAL的思想，会先将数据记录到tablet log当中，再修改到memtable。这样在恢复一个tablet数据的时候，只需要从METADATA当中获取到组成这个tablet的SSTable文件列表和可能包含tablet数据的指向commit log的redo指针即可。将SSTable文件的索引读取内存当中，并应用redo指针到memtable即成功还原了tablet的数据。
写操作的流程
- write操作到达tablet server
- tablet server检查请求格式是否正确，校验请求发送者是否有权限进行写操作。通过读取chubby文件中可写列表来判断是否有权限（一般总会命中chubby client cache）
- 写commit log。为了提升效率，通常是会按组批量提交的。
- commit log写入完成，插入到memtable当中。
读操作的流程 - 检查请求格式以及权限的是否正确
- 读操作查询的数据视图是SSTables和memtable合并的结果，由于都是按照字典序排列的，因此比较高效。
在split和merged操作期间仍然可以处理到来的读写操作。

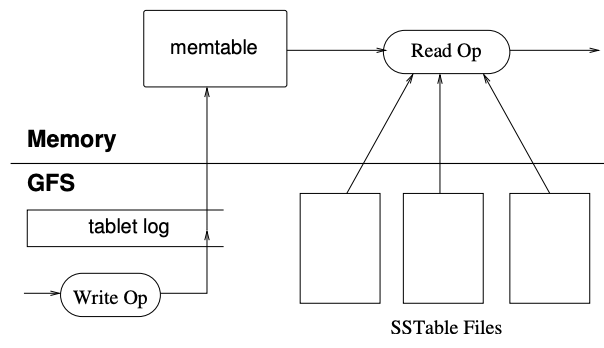

BigTable查询结构图
Link to original
compactions
当memtable达到一定大小后，这个memtable就会变为不可变的，另外创建一个新的memtable用来继续处理写操作。这个不可变的memtable就会转换为SSTable并写入到GFS当中。
minor compaction处理有两个目的：
- 收缩tablet server使用的内存
- 减少tablet server宕机恢复时需要从commit log中读取的数据量。因为一旦写入gfs，那么这部分数据就不需要从commit log中恢复了。
每次minor compaction都会创建一个SSTable，如果不对其进行限制，那么读操作可能需要合并大量的SSTable。所以bigtable通过周期性地在后台执行merging compaction来限制SSTable的文件数量。
merging compaction读取部分SSTable文件和memtable，创建一个新的SSTable文件，然后就可以将旧的SSTable与memtable丢弃了。
将所有的SSTable文件重写为一个SSTable文件的merging compaction叫做major compaction。deletion entries在非major-compaction操作之后仍然存在，但是在major-compaction之后就不会存在了。BigTable通过major compaction回收删除数据使用的资源，确保这些数据及时从系统中消失，对于存储敏感数据的服务非常重要。
BigTable性能优化细节
这里介绍使得BigTable高性能的一些细节。
locality group
client可以将多个column family作为一个locality group。每个tablet中的locality group生成一个单独的SSTable。将通常不会一起访问的column family分离到单独的locality group可以提高读取效率。
可以说就是利用局部性原理，将会频繁一起访问的数据紧密存储。前面提到每个tablet都会有自己的memtable和sstable文件列表。现在看来，需要进一步划分一下，是tablet下的每个locality group有自己的memtable和sstable文件列表。
压缩
client可以控制locality group的sstable的压缩格式。当然，压缩的单位是sstable的block，这样的话读取的时候可以只解压block而不需要解压整个文件。虽然压缩率低了写，但是这样对读取少量数据是有利的。
用于提升读性能的cache
引入了两级cache。
- Scan Cache：缓存SSTable接口返回的kv对。
- Block Cache：缓存GFS读取的SSTable block。
Scan Cache对应用程序频繁读取相同数据的提升很大，Block Cache则通过局部性原理，对读取相邻数据场景的性能提升比较大。
bloom filter
读操作可能需要读取tablet中的所有sstables，这会涉及很多磁盘操作。client可以指定是否需要为locality group中的sstable列表创建布隆过滤器。可以用很少的一部分内存来减少大量的磁盘访问。
commit-log 实现
每个tablet都有一个commit-log的话。那么GFS会有大量的并发写文件，设计大量的磁盘寻道的耗时，并且影响组提交的优化。
因此改为了每个tablet server一个commit-log的实现方式。正常使用对性能提升很明显，但是对于recovery就变得比较复杂了。要是一个tablet server宕机了，然后它的tablet分配给了其他tablet server，比如有100个tablet server都收到了一个tablet，那么就需要读取这个commit log 100次来恢复这些tablet。
为了解决这个问题，在读取之前需要先对commit log中的entry按照（table, row name, log sequence number）进行排序，这个就可以通过一次磁盘寻道就够每个tablet获取自己的修改了。为了提升排序效率，还将文件划分为了64MB的段交给不同的tablet server进行并行排序，通过master进行协调。
加速tablet的recovery耗时
tablet recovery的耗时主要在commit log的应用上。当master将tablet从一个server移动到另一个server时
- 做一次minor compaction
- tablet server停止提供这个tablet
- 再做一次minor compaction。这个主要是为了消除12之间又有新的写入
这样移动之后，tablet不需要应用commit log，就可以快速恢复了。
利用不变性
因为SSTable文件的不可变性。对SSTable文件的访问不需要任何同步机制，唯一需要并发控制的地方就是memtable的并发写，于是又提供了memtable的写时复制来让读写可以并发。
基于不变性，tablet的split也变得很快，不需要为split出来的child tablets创建新的sstable集合，直接使用原来tablet的sstable列表即可。
总结
- 大型分布式系统非常脆弱
- 不要立即添加新功能，直到能够确定新功能如何被使用
- 监控很重要。系统的指标对定位和分析问题非常有帮助
- 设计简单非常重要
